炼铁热风高温波纹膨胀节

1.产品名称:炼铁热风高温波纹膨胀节

2.产品厂家:江苏鑫丰源管道设备有限公司

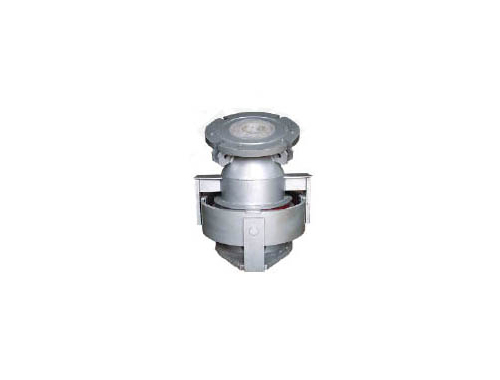

3.产品图片:

炼铁热风高温波纹膨胀节

4.设备简介及特点: 炼铁热风高温波纹膨胀节由构成其工作主体的金属波纹补偿器（一种弹性元件）和端管、支架、法兰、导管等附件组成。

5.功能描述，产品应用领域:

有效面积：对于实现压力变力或力变压力转换的炼铁热风高温金属波纹补偿器，还有一个重要的功能指标是有效面积。有效面积是指弹性元件在单位压力作用下，当其位移为零时所能转换成集中力的大小

6.工作原理:利用炼铁热风高温金属波纹补偿器工作主体金属波纹补偿器的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振，在现代工业中用途广泛。

7.炼铁热风高温波纹膨胀节供货范围及现场安装要求:

（1）需要进行冷紧的炼铁热风高温金属波纹补偿器，应在补偿器预变形后拆除。

（2）管道对中性要好，在无其它方法保证时，可采用直管辅设后切下等长管道再安装金属波纹补偿器的方法来保证。

（3）安装前，应先检查金属波纹补偿器的型号、规格及管道和支座配置必须符合设计要求。

（4）管系安装完毕后应立即拆除金属波纹补偿器上用作安装运输保护的辅助定位构件及紧固件，并按设计要求将限位装置调到规定的位置。使管系在环境条件下得以充分的补偿。

（5）金属波纹补偿器所有的活动元件不得被外部构件卡死或限制其活动部位正常动作。

（6）带导流筒的金属波纹补偿器，应注意使导流筒方向与介质流动方向一致。金属波纹补偿器的铰链转动平面应与位移平面一致。

（7）须注意的是，金属波纹补偿器是不吸收扭矩的，因此在安装金属波纹补偿器时不允许其受到扭转。

（8）除设计要求预拉或冷紧的变形外，严禁使用金属波纹补偿器变形的方法来调整安装管道的偏差，以免影响金属波纹补偿器的正常功能，否则会降低其使用寿命和增加管系、设备及支撑构件的载荷。

（9）保温层应做在补偿器外保护套上，不得直接做在金属波纹补偿器上。不得采用含氯的保温材料。
