直埋注填式套筒补偿器

所属分类：套筒补偿器
点击次数：
发布日期：2018/12/10
规格：
类型：
在线询价

详细介绍

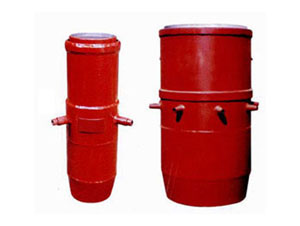

直埋注填式套筒补偿器

直埋注填式套筒补偿器由内管、外套管和前、后挡圈所构成的密封填料腔里加以组合密封组件。使补偿器的内外套既能相对滑动，又能保证其密封性。在外套管外设计外套护管使产品直埋时杂质无法靠近内管，达到不影响补偿器工作并使产品在保温时不挤压内管从而使产品在直埋管道中应用效果更好；注入式加注口设计使产品应用维护更方便可靠，可以达到与管网同等寿命的效果。该系列产品既适于架空管道，更适用于直埋管网。

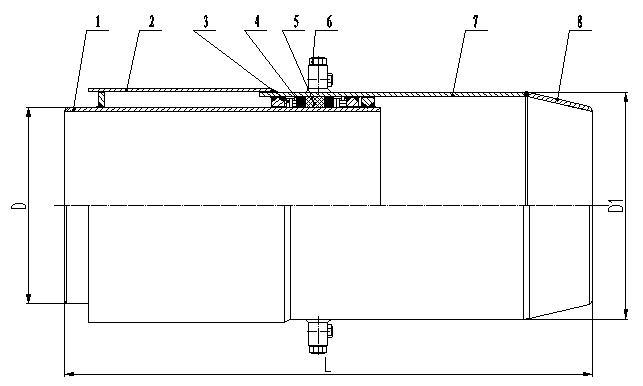

直埋注填式套筒补偿器

一、直埋注填式套筒补偿器产品特性
1、套筒补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。
2、直埋套筒补偿器二十年以上免维护，能直接埋于地下，安装时不需要设置维修井，可降低工程造价。
3、套筒补偿器在安装使用时，可合理消除管道线性补偿和角度补偿过程中产生的应力。
4、套筒式补偿器有法兰、焊接连接方式，可分为单向和双向两种。

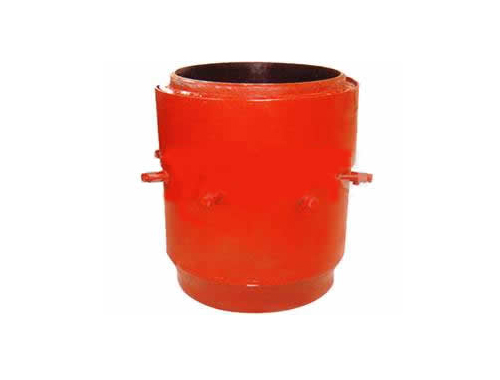

直埋注填式套筒补偿器

二、技术指标
公称通径： DN80-1200mm
设计压力：≤4.0Mpa
工作温度：≤450℃
工作介质：热水、高温热水、水蒸汽、无腐蚀气态或液态介质
三、单向套筒补偿器产品规格

序号	通径	补偿量(mm)	D	D1=D3	D2	有效面积(CM2)	摩擦力(N)	Lmin	供货长度Lca	Lmax
1	80	200	79	89	121	240.4	2350	474	644	674
2	100	200	96	108	140	314	3100	474	644	674
3	125	250	118	133	168	480.6	3950	524	737	774
4	150	250	143	159	203	700.5	4800	534	747	784
5	200	300	201	219	273	861.8	6250	600	855	900
6	250	350	253	273	325	1256	7800	665	962	1015
7	300	400	305	325	386	1888.6	9250	655	962	1015
8	350	400	357	377	437	1862.5	11650	744	1084	1144
9	400	400	406	426	495	2374.6	12550	744	1084	1144
10	450	400	460	480	548	3316.6	13350	746	1086	1146
11	500	450	510	530	602	4415.6	15550	796	1178	1246
12	600	450	606	630	702	5671.6	17150	837	1220	1287
13	700	450	696	720	796	7084.6	19250	854	1237	1304
14	800	500	796	820	906	8654.6	24450	937	1362	1437
15	900	500	892	920	1006	7084.6	26550	1027	1452	1527
16	1000	500	992	1020	1108	8654.6	33950	1027	1452	1527

四、双向套筒补偿器产品规格

序号	通径	补偿量(mm)	D	D1	D2	有效面积(cm2)	摩擦力(N)	Lmax	地脚螺栓
1	80	300	79	89	121	240.4	2350	948	4-M16
2	100	300	96	108	140	314	3100	948	6-M20
3	125	300	118	133	168	480.6	3950	948
4	150	300	143	159	203	700.5	4800	968
5	200	300	201	219	273	861.8	6250	1000
6	250	400	253	273	325	1256	7800	1230	6-M24
7	300	400	305	325	386	1888.6	9250	1230
8	350	400	357	377	437	1862.5	11650	1288
9	400	400	406	426	495	2374.6	12550	1288
10	450	400	460	480	548	3316.6	13350	1292	6-M27
11	500	400	510	530	602	4415.6	15550	1292
12	600	440	606	630	702	5671.6	17150	1454
13	700	440	696	720	796	7084.6	19250	1488	6-M32
14	800	440	796	820	906	8654.6	24450	1554
15	900	440	892	920	1006	7084.6	26550	1634
16	1000	440	992	1020	1108	8654.6	33950	1634
