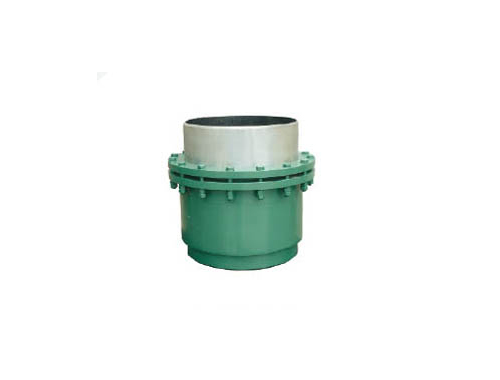

压紧式套筒补偿器

压紧式套筒补偿器

压紧式套筒补偿器又称管式伸缩节，是热流体管道的补偿装置，在国内主要用于直线管道的辅设。属于一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。压紧式套筒补偿器分单向型和双向型补偿器，可以直埋于地下，安装时可不设置维修井，安装比较方便。

产品主要性能指标

工作压力:0.630MPa

工作温度:-50℃650℃

最大补偿量:单向500mm 双向1000mm

适用介质:热水、蒸汽、冷却水、循环水、其它流体

密封材料摩擦系数:0.15

使用寿命:可达30年以上

压紧式套筒补偿器产品特点

1、设计紧凑,安装方便。

2、补偿能力大。投资费用低。直埋套筒补偿器采用先进的注压密封技术实现长期可靠密封免维护,可直接埋入地下,无需设立检修井。双向套筒补偿器可分别补偿两端相连管道的热变形量,补偿能力更大。

3、伸缩芯管表面采用耐磨高硬光滑保护涂层技术,提高抗磨损、耐腐蚀能力,大大降低了伸缩芯管的轴向运动阻力。

4、采用回弹性好、耐高温、防腐蚀、抗老化的柔性石墨复合密封材料,具有足够的密封面长度,保证了产品可靠密封。

5、芯管深入外壳部分的末端设有牢固的防脱结构,保证当伸缩到极限位置不被拉开,使产品更具安全性。

6、内、外套筒间设有导向轴瓦,能承受管道侧向力,提高了内外套的定位、导向性能和工作稳定性。

7、针对直埋套筒补偿器安装在地下特殊使用环境,在产品结构设计上增设了防护套管、防护挡板,有效地减少了地下水和沙土进入补偿器的密封面,同时更有利于保温和产品正常工作。8、安全性能高,使用寿命长,可达30年以上。9、维修方便,可在正常工作情况下带温、带压进行检修。

适用范围

压紧式套筒补偿器主要适用于官网中直线管道的辅设,其作用是补偿热力管道因热胀冷缩引起的轴向伸缩移位。

所属分类：套筒补偿器
