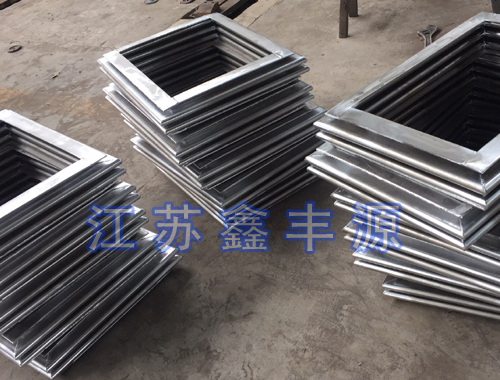

矩形金属补偿器也称矩形波纹补偿器、矩形金属波纹管，按波纹数量分为：单波矩形金属补偿器、双波矩形金属补偿器、三波矩形金属补偿器及矩形多波金属补偿器；按波纹形式分为：直角矩形金属补偿器和圆角矩形金属补偿器。

　　矩形金属补偿器采用奥氏体不锈钢材料或按用户要求的材料制造，具有优良的柔软性，耐蚀性，耐高温性，用以补偿和吸收振动、降低噪声、改变介质输送方向、消除管道间或管道与设备间的机械位移等。因其用途不同而选择不同的金属材料，因其材质不同，所加工制作的矩形金属补偿器性能及用途也有所不同。

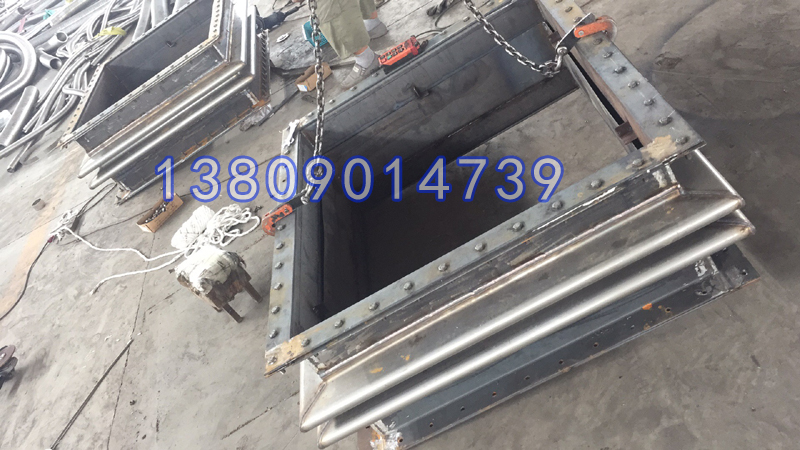

矩形金属补偿器

　　矩形金属补偿器的选型常识：

　　1、用户根据管系热位移情况选定了合适的矩形金属补偿器后，至少还得提供管内的流通介质，烟风道的设计压力，运行时的最高温度，烟风道横截面的外形尺寸（长、宽）所选用的波形（直角波、圆角波）和波数/长度/补偿量，以便我们进行补偿器的结构设计和制造；

　　2、推荐每波最大允许膨胀量：全高型△α=±24mm半高型△α=±12mm；

　　3、挡灰板：对风道或少尘的管道可以不采用，对多尘的烟道应采用档灰板；

　　4、为减少矩形金属补偿器的波节数，应考虑冷拉50%；

　　5、标准半高型矩形金属补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合，标准全高型矩形金属补偿器适用于所有的烟风道。

矩形金属补偿器是电站烟风道配套设备之一，采用矩形截面，管道中单个膨胀节承受二维方向位移，由2个膨胀节组成的肘接管道可承受三维方向位移。
